Что делать, если ребёнок родился с укорочением ноги или из-за генетического заболевания у него нарушен рост кости? Если обнаружены врождённые или приобретённые деформации конечностей? Если после травмы нога или рука — ваша или вашего ребёнка — искривилась и стала короче? Если перелом не срастается и образовался ложный сустав? Если вы мучаетесь от хромоты и боли?
Пациентам с такими нарушениями в Клинике СПбГУ проводится оперативное лечение с применением аппарата Орто-СУВ. Это российская разработка, созданная в Санкт-Петербурге. Один из её авторов — ведущий травматолог-ортопед травматологического отделения №3 Клиники высоких медицинских технологий им. Н.И. Пирогова СПбГУ, кандидат медицинских наук Виктор Александрович Виленский.
Аппарат Орто-СУВ позволяет исправлять сложные деформации костей и последствия тяжёлых переломов с высокой точностью.
Что такое Орто-СУВ и как он помогает пациенту?

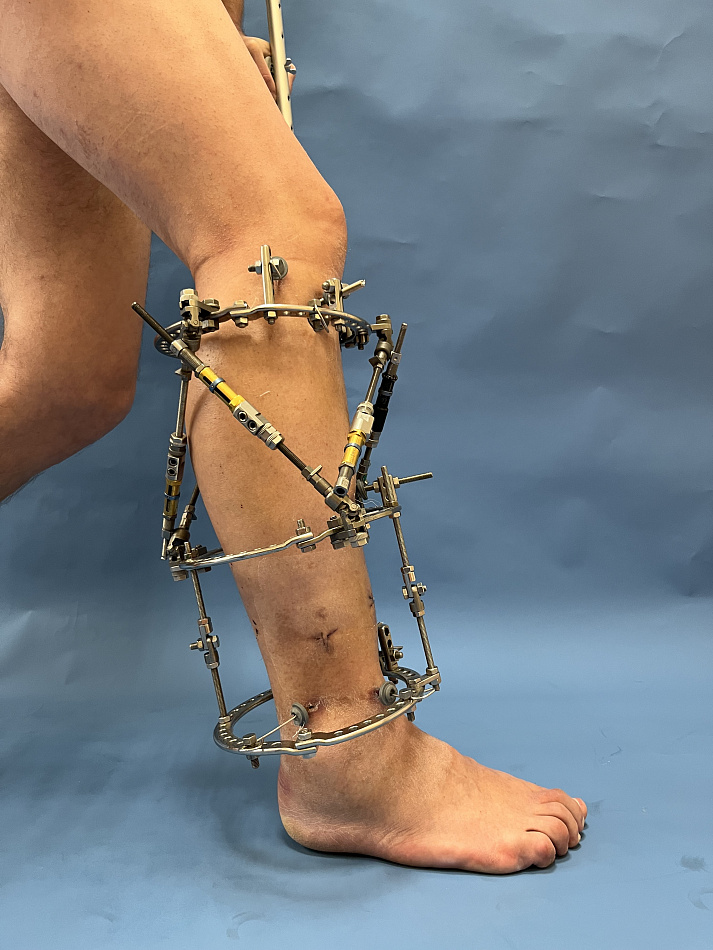

Орто-СУВ — это чрескостный аппарат, работающий на основе компьютерной навигации. Устройство относится к семейству ортопедических гексаподов, представляющих собой два кольца, соединённых шестью регулируемыми телескопическими стойками оригинальной конструкции — стратами. Оба кольца крепятся к кости с помощью спиц или стержней-шурупов, которые проводят через кость во время операции. Одно кольцо фиксирует базовый фрагмент, другое — фрагмент, который нужно переместить.
Спустя несколько дней после хирургической установки аппарата начинается медленная коррекция положения кости. Шесть страт работают как единый механизм. Изменение длин страт позволяет перемещать костный фрагмент в шести степенях свободы по единой траектории в нужном, запрограммированном направлении.
Для расчёта необходимых изменений используется авторская компьютерная программа. Врач загружает в неё рентгеновские снимки, отмечает оси костных фрагментов, и программа выдаёт пошаговый план коррекции.
Благодаря механической конструкции и точному компьютерному расчёту пациент получает главное — время: сложную деформацию или сложный перелом теперь можно исправить за один этап, без дополнительных перемонтажей и замены соединительных узлов чрескостного аппарата.
Как проходит лечение аппаратом Орто-СУВ?
Шаг 1: Монтаж аппарата
Операция проходит под общим наркозом. Хирург проводит через кость спицы или стержни выше и ниже зоны деформации или перелома. На выступающие концы этих фиксаторов врач надевает как минимум два кольца и надёжно их закрепляет. Затем кольца соединяют между собой шестью стратами аппарата Орто-СУВ.
Шаг 2. Компьютерный расчет
Через несколько дней, когда отёк спадает, делают контрольные рентгеновские снимки — прямую и боковую проекции. Врач загружает их в специализированную компьютерную программу. В отличие от многих аналогов, где нужно вручную измерять большое количество параметров, она работает непосредственно со снимками. Врач отмечает оси костных фрагментов, а система сама рассчитывает необходимые изменения.
Кроме того, программа автоматически проверяет правильность ввода данных, предупреждает об ошибках и не позволяет перейти к следующему шагу, если данные введены неверно. Она также отображает конечное положение кости и сигнализирует, если запланированная коррекция может привести к натяжению сосудов или нервов.
Шаг 3. План коррекции
Итогом работы компьютерной программы становится пошаговый график: какую страту, на сколько и в какой день подкручивать. Пациент или его родственник могут выполнять эти действия дома, посещая клинику только для контрольных снимков.
Шаг 4. Фиксация и снятие
Когда кость встаёт в правильное положение, аппарат оставляют на конечности, чтобы кость срослась. Как только контрольный рентген подтверждает, что кость достаточно окрепла, аппарат снимают. В некоторых случаях возможна ранняя замена внешней конструкции на внутренний стержень — это позволяет сократить срок ношения громоздкого аппарата.
Мы создали Орто-СУВ, чтобы сложная коррекция кости стала точной и предсказуемой. Сегодня мы загружаем снимки в программу и сразу видим на экране положение кости, которого хотим достичь. Если результат нас не устраивает — корректируем модель в программе, и она пересчитывает все необходимые изменения. Аппарат Орто-СУВ применяется нами с 2008 года и он действительно доказал свою эффективность.
Какие главные преимущества дает пациенту коррекция аппаратом Орто-СУВ?
Одноэтапное лечение
Деформация устраняется без промежуточных перемонтажей аппарата. При использовании классического аппарата Илизарова в сложных случаях требуется провести 3–5 перемонтажа.
Высокая точность коррекции
Программное обеспечение учитывает анатомические и механические оси конечности, что минимизирует риск остаточной деформации.
Повышенная безопасность
Программа дополнена данными о расположении критически важных структур — сосудов и нервов. При потенциальном риске повреждения система автоматически сигнализирует врачу.
Сокращение числа визитов в клинику
Коррекция выполняется пациентом в домашних условиях по предварительно распечатанному графику. Это снижает необходимость частых посещений медицинского учреждения или пребывания в ней.
Возможность ранней функциональной нагрузки
Жёсткость фиксации аппарата позволяет пациенту передвигаться с использованием костылей на ранних этапах лечения без риска смещения фрагментов.
Кому подходит этот метод?
Аппарат Орто-СУВ эффективен при:
- Врожденных и приобретенных, в том числе и посттравматических, деформациях длинных костей у детей и взрослых, любой степени сложности.
- Ложных суставах — осложнениях после перелома, когда кость не срастается и в месте повреждения появляется подвижность.
- Деформациях стопы, включая сложные искривления среднего и заднего отдела.
- Дефектах костей.
- Контрактурах крупных суставов — тугоподвижности, когда сустав не сгибается и не разгибается полностью.
- Застарелых вывихах в крупных суставах.
По сути аппарат Орто-СУВ является высокотехнологичным дополнением к любому кольцевому чрескостному аппарату, которое позволяет реализовывать метод Илизарова.
Подробнее о методе Илизарова рассказывает главный врач Клиники СПбГУ, профессор Александр Вадимович Губин:
Доказательная база методики
Патентная защита
Аппарат Орто-СУВ и способы его применения защищены патентами Российской Федерации №2336842, №2471447, №2352283, №2578841, №2489106.
Метод применяется с 2008 года и изучен в десятках научных работ. Исследования показывают более высокую точность коррекции по сравнению с классическими методиками и снижение количества повторных вмешательств.
- В журнале «The Journal of Foot and Ankle Surgery» опубликованы результаты применения аппарата Орто-СУВ для коррекции деформаций стопы. Во всех клинических случаях деформации были исправлены в соответствии с планом лечения.
- В журнале «International Orthopaedics» опубликовано сравнительное исследование коррекции деформаций бедренной кости. Проанализировано 123 случая. В группе пациентов, которых лечили аппаратом Орто-СУВ, нормальное положение кости достигнуто в 85,1% случаев, в группе с применением аппарата Илизарова — в 55% случаев. При лечении сложных деформаций время коррекции сокращается в 2,3 раза, при деформациях средней степени — в 1,6 раза.
- В журнале «Strategies in Trauma and Limb Reconstruction» проведено сравнение механической жёсткости аппарата Орто-СУВ и аппарата Илизарова при коррекции деформаций бедренной кости. Установлено, что Орто-СУВ демонстрирует более высокую жёсткость при контроле деформирующих нагрузок, что способствует лучшему сращению кости и снижает риск остаточной деформации.
- В журнале «Ортопедия, травматология и восстановительная хирургия детского возраста» опубликован анализ результатов лечения 213 детей с деформациями длинных трубчатых костей нижних конечностей с использованием аппарата Орто-СУВ. Точность коррекции деформаций бедра составила от 90 до 96%, голени — от 89 до 95%. Тяжёлых осложнений, повлекших нарушение функции конечности, не отмечено ни в одном случае.
Почему возникла идея создания российского гексапода Орто-СУВ?
Чем сложнее деформация, тем труднее её исправить. Раньше при использовании классического аппарата Илизарова на полную коррекцию уходило от трёх до пяти перемонтажей аппарата — замены узлов, соединяющих кольца — а это каждый раз новая трудоемкая манипуляция.
Кроме того, для точной коррекции в классическом аппарате Илизарова требуются десятилетия тренировок хирурга. Но даже при отточенных действиях врача перемонтаж аппарата и точность установки коррекционных узлов во многом остаются интуитивными. Что и подтолкнуло специалистов к поиску инновационного решения.
Решение пришло неожиданно — из авиастроения. Инженерный принцип, который используется для сверхточного перемещения одной платформы относительно другой, врачи адаптировали для коррекции сложных деформаций костей.
Первые ортопедические гексаподы — механизмы из двух платформ и шести страт — появились за рубежом и они уже позволяли исправлять сложные деформации за один этап. Однако, все зарубежные аналоги, которые существовали до аппарата Орто-СУВ и большинство гексаподов, появившиеся после, работают на основе кинематической платформы Gough-Cappel, что и определяет их свойства и ряд существенных недостатков: использование стандартных колец, строгие места фиксации страт к кольцам, необходимость перпендикулярной установки опор относительно кости. Это значительно усложняет работу хирурга и ограничивает возможности аппарата.
Российский аппарат Орто-СУВ был создан с учётом недостатков зарубежных аналогов. В основе работы аппарата лежит уникальная кинематическая платформа, разработанная специально для ортопедии. Главными преимуществами аппарата Орто-СУВ по сравнению с другими гексаподами стали:
- Возможность использования колец от разных производителей, любой формы и размера.
- Фиксация страт стала возможна в удобных местах, без привязки к строго определённым точкам колец.
- Кольца теперь не нужно устанавливать строго перпендикулярно оси кости, а костные фрагменты могут располагаться не по центру колец.
Такой функционал отличает Орто-СУВ от других устройств. Его можно использовать на всём протяжении лечения — с самого начала для коррекции деформации и удлинения кости, а затем для фиксации до полного сращения. При необходимости аппарат можно также применить и временно — только как узел для коррекции, без длительной фиксации. По сути, аппарат Орто-СУВ представляет собой шесть страт, которые могут быть фиксированы временно к любому циркуллярному аппарату для осуществления коррекции деформации любой степени сложности.
Когда стоит обратиться за консультацией? Когда кажется, что перелом уже никогда не срастётся правильно, а деформация останется на всю жизнь, современные технологии позволяют исправить даже очень сложные ситуации. Главное — вовремя обратиться за консультацией и выбрать оптимальный метод лечения.
